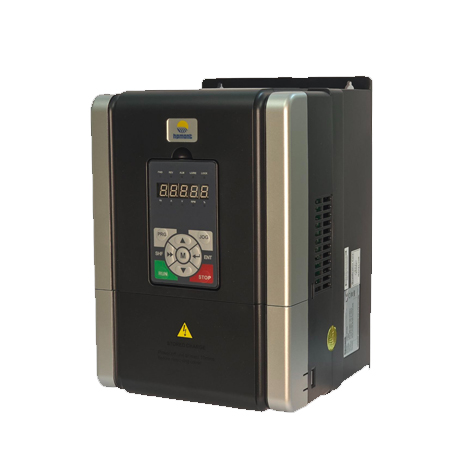

درایو آسانسور اچ پی مونت با توان 11 کیلو وات – HD5L-4T011P5

اینورتر 11 کیلووات آسانسوری اچ پی مونت hpmont یک درایو از سری HD۵L ساخت شرکت Shenzen Hpmont Technology می باشد. که به منظور راه اندازی و کنترل موتورهای مخصوص آسانسور از هر دو نوع القایی (گیربکسی) و موتورهای مغناطیس دائم بدون گیربکس (gearless) طراحی و ساخته شده است.

تا همین اواخر از موتورهای دو دور برای آسانسور استفاده می شد. در این الکتروموتور دو سیم پیچ ۴ قطب و ۱۶ قطب سه فاز کاملا مستقل از هم در موتور آسانسور قرار دارد. الکتروموتور با گشتاور و سرعت بیشتر با سیم پیچ ۴ قطب راه اندازی می شود و در طول مسیر با همان سیم پیچ ادامه می یابد قبل از توقف توسط کنتاکتور از سیم پیچ ۴ قطب به سیم پیچ ۱۶ قطب انتقال می یابد و در نهایت با سیم پیچ ۱۶ قطب با تکان کمتر متوقف می شود.

در موتورهای دو دور تکانهای شدیدی ایجاد می شود که برای سیستم مکانیکی و استفاده کننده از آسانسور بسیار نامطلوب و هولناک می باشد. لذا استفاده از این الکتروموتورها در قوانین جدید نظام مهندسی ممنوع شده است و فقط استفاده از الکتروموتورهای تک دور با استفاده از درایو یا اصطلاحا VVVF یا ۳VF مجاز است.

خود الکتروموتورهای تک دور که با درایو کنترل می شوند به موتور القایی و PMSM تقسیم می شوند. موتور القایی سیم پیچ ۴ قطب و گیربکس دارد و موتور PMSM تعداد ۲۲ تا ۳۲ قطب دارد. موتورهای PMSM گیربکس ندارند و به دلیل ذات موتور PMSM سوئیچ زنی باید بر اساس موقعیت قرارگیری روتور انجام شود. لذا این موتورها حتما به انکودر نیاز دارند. و باید به صورت حلقه بسته کار کنند. اینورترهای آسانسوری اچ پی مونت سری HD۵L قابلیت نصب کارت انکودر برای موتورهای گیربکس و گیرلس را دارند.
